Kurzbeschreibung   LSM  (Kanal-Längsschnitte)

Ab Januar 2004 wird die Windows-Version LSM-Win ausgeliefert. Zur Zeit befindet sich LSM-Win bei zwei Ing.-Büros zum Testen, damit die Software 2004 fehlerfrei ausgeliefert werden kann.

Mit LSM können auf einfache Weise Kanaldatenbanken verwaltet sowie Kanal-Längsschnitte gezeichnet und Massenberechnungen durchgeführt werden.

LSM ist kompatibel zu allen Kanalnetzberechnungs- und CAD-Zeichenprogrammen.

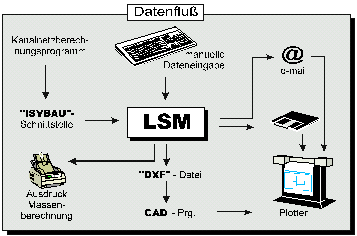

Die Kanaldaten können entweder manuell eingegeben oder über spezielle LSM-Import-Module (ISYBAU, Hystem-Extran u. Pecher) aus allen Kanalnetz-Berechnungs-Programmen eingelesen werden.

Neben den eigentlichen Haltungsdaten besteht zusätzlich die Möglichkeit, folgende Daten zu verwalten:

kreuzende Leitungen (bis zu 99 je Haltung) einschl. Kurztext,  z.B. Hausanschlüsse, alle Arten von Ver- und Entsorgungsleitungen, Leerrohre usw.

Geländepunkte (bis zu 99 je Haltung), z.B. Böschungen, Straßen- bzw. Bahndämme, Höhenrücken für Längsschnitte bei Rohrvortrieben, Täler, Rohrbrücken, Fluß- und Bachquerschnitte usw.

Höhendifferenzen zwischen OK Gelände und OK Schachtdeckel, d.h. Schachtdeckel können über od. unter OK Gelände liegen.

Die Kanaldaten können zusätzlich in Form einer Schachtliste  ausgedruckt werden. Sortierung wahlweise nach Schacht-Nr. od. Straßennamen möglich.

Pro Haltung werden Durchflußmenge (Qvoll) und  Fließgeschwindigkeit (vvoll) (jeweils bei Vollfüllung) berechnet und im Längsschnitt, in einer gesonderten Zeile ausgedruckt.

Bei der Längsschnittberechnung können bis zu 99 Einzel-Längsschnitte mit jeweils bis zu 99 Haltungen berechnet und in einem Plan dargestellt werden. Enthält die Kanaldatenbank ein komplettes Kanalnetz oder die Daten von Seitenstränge, so werden im Längsschnitt sämtliche Zuläufe grafisch dargestellt und im Zulaufverzeichnis aufgelistet.

Bereits vor der Längsschnittberechnung wird die endgültige Plangröße, abhängig vom gewählten Maßstab der Länge, - der Höhe sowie der Bezugshöhe berechnet und angezeigt. Hinsichtlich der Plangröße gibt es keine Einschränkungen.

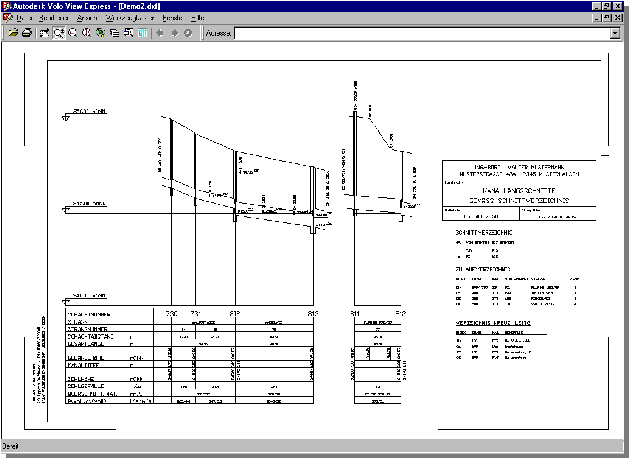

Obigen DEMO-Längsschnitt als DXF-Datei hier downloaden.

Der durch LSM erstellte Längsschnittplan wird in dem DEMO-Bild dargestellten Umfang erstellt (mit ausgefülltem Planstempel, Schnittverzeichnis, Zulaufverzeichnis, Verzeichnis kreuz. Ltg., Schachtbauwerken, Abstürzen, Zuläufen, kreuz. Ltg., Geländepunkten, Rahmen, Schneidekanten und Faltmarkierungen). Dieser Plan wurde über CAD nicht nachbearbeitet - Zeitaufwand für diesen Plan ca. 10 Min (inkl. Dateneingabe, Längsschnitt- und Massenberechnung sowie Plotten).

Der berechnete Kanallängsschnitt wird in einer Datei im "DXF"-Format ausgegeben und kann somit von jedem CAD-Programm eingelesen, sofort geplottet oder weiterbearbeitet werden.

Bei der Massenberechnung werden frei definierbare Auflager- und Böschungswinkel sowie ebenfalls freidefinierbare Grabenbreiten berücksichtigt.

LSM ist komplett menügesteuert, übersichtlich aufgebaut und ohne Schulungsaufwand leicht zu bedienen (Pull-Down-Menüs,  Sonderfunktionen und online-Hilfe über Funktionstasten,  umfangreiche Parameter-Voreinstellungen usw.).

LSM zeichnet sich durch ein sehr gutes Preis-Leistungs-Verhältnis aus (Längsschnitte ab 850,- € (zzgl. Mwst.). Für Hotline, Kundenbetreuung und Programmentwicklung steht Ihnen neben einem Dipl.-Ing. (FH) für Tiefbau geschultes Fachpersonal als  Ansprechpartner zur Verfügung.

Sprechen Sie mit uns oder laden Sie unverbindlich eine kostenlose DEMO-Version.
